Ahirnya sekian lama tidak menulis diblog karena kemalasan dan kekurang efektifan blog saya ini. Ahirnya dapat terupdate dengan postingan terbaru kali ini. Sebenernya sih bukan maksud hati ingin memperbarui blog ini, tapi karena dituntut oleh sistem dan ahirnya blog ini akan saya perbarui.
Berdasarkan judul tersebut akan saya jelaskan beberapa langkah yang digunakan untuk mengatur konfigurasi mikrotik berdasarkan yang sudah saya lihat, dengar dan sedikit dipraktekkan. Langsung ke tahap pertama siapkan bahan2 yang dibutuhkan terlebih dahulu seperti:
  • Komputer
  • Router Mikrotik
  • ISP (internet)
  • Kabel UTP
Sementara itu saja. Hal pertama yang dilakukan hidupkan komputer dan hidupkan router kemudian, hubungkan kabel UTP ISP ke port 1 pada router. Selanjutnya hubungkan Komputer dengan kabel UTP lainnya di port nomer 2 di router. Setelah itu semua terpasang dan ada tanda kedip2 gitu di routernya yang artinya udah tersambung, klo belum kedip2 brarti kurang cabe itu mah. Misalkan belum kedip2 mungkin ada permasalahan seperti kabel kurang terpasang secara maksimal atau kabel rusak dan perlu beli lagi yang baru. Setelah semua itu kelar, lanjutkan dengan membuka aplikasi winbox nya setelah terbuka gambarnya akan muncul seperti ini...

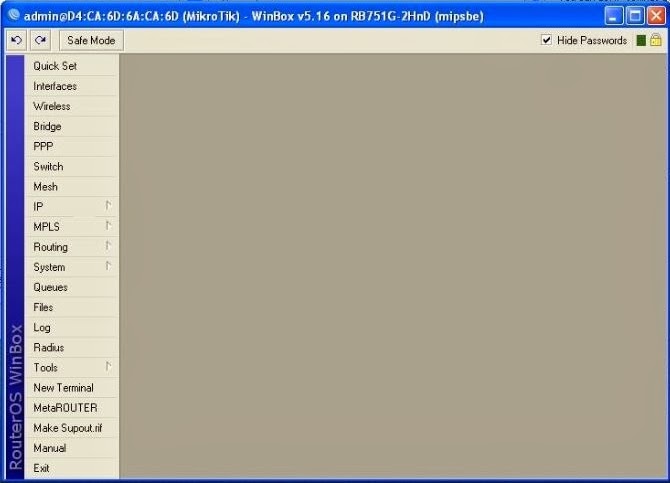

Pada pilihan Connect to isikan MAC adress saudara. Karena pertama setingan belum ada IP addressnya. Jadi untuk konfigurasi awal isikan MAC address saja. Lalu pilih button Connect. Maka setelah di connect akan muncul interface awal mikrotik seperti gambar dibawah ini...
Sebelum melakukan konfigurasi alangkah baiknya kalau kita reset dulu semua konfigurasi yang mungkin masih tertinggal dan tersimpan di router kita. Dengan cara pilih tab New Terminal lalu ketikkan system reset-configuration kemudian ketikkan "Y" di keyboard. Tunggu beberapa saat sampai muncul popup untuk mengclose konfigurasi mikrotiknya. Kemudian buka kembali mikrotiknya dan lgsg akan muncul popup lagi untuk membersihkan sisa sisa konfigurasi sebelumnya, lalu tunggu dan mulai lagi masuk ke mikrotik lagi.
Jika sudah kita bersihkan settingan router kemudian akan muncul tampilan interface seperti diatas sudah bisa kita mulai konfigurasi awal di mikrotik. Langkah awal yang dilakukan adalah mengkonfigurasi IP Addressnya. Untuk bisa masuk ke settingan tersebut dapat saudara pilih menu IP > Addresses. Setelah dipilih akan muncul interface seperti ini...
Nah setelah muncul tampilan seperti ^^^, hapus aja dlu settingan sebelumnya yang udah ada dengan pilih settingan terdahulu lalu pilih tanda ( - ). Setelah kosong lalu baru kita buat settingan IP yang mau kita konfigurasi dengan memilih tombol ( + ). Kemudian akan muncul interface baru seperti ini...
Nah bila sudah muncul seperti itu, bisa saudara isikan saja sesuai dengan isian di gambar tersebut. Pada Address itu merupakan berapa client yang akan bisa tersambung dengan routernya, perhitungannya menggunakan metode CIDR dan alamat IP disesuaikan (dikasus ini saya sesuaikan dengan nomor meja). Sedangkan pada Network itu digunakan sebagai gateway atau jalan keluar jaringan kita. Pada combo box interface merupakan setingan port ether yang akan kita gunakan. Jika sudah diisi seperti gambar tersebut bisa kita pilih Apply lalu OK. Maka akan muncul tampilan Address List yang baru seperti ini...

Jika sudah disetting IP Addressnya kita langsung menuju ke settingan DNS. Konfigurasi DNS bisa kita temui di menu IP > DNS. Jika sudah muncul Interface DNS dapat kita lalukan konfigurasi awal. Dalam tahap ini sama seperti settingan pada IP Address tadi dengan mulai menghapus settingan awal yang sudah berada disitu sebelumnya. Caranya dapat kita lalukan seperti menghapus pada IP tadi. Lalu kita buat settingan baru yang akan muncul interface baru seperti ini...
 Nah jika sudah muncul interface DNS Setting tinggal kita inputkan saja DNS yang kita inginkan. Dalam tahap tersebut yang kita gunakan adalah DNS google dibagian servers. Jika kita menginginkan agar terdapat dua dan yang satunya sebagai cadangan dapat dipilih tombol disamping isian servers. Untuk cadangannya bisa kita isikan dengan DNS lain seperti 8.8.4.4 atau yang lain terserah keinginan saudara. Jika sudah pilih Apply > OK.
Langkah selanjutnya bila sudah mengkonfigurasi IP dan DNS adalah Firewall. Untuk dapat mengkonfigurasi firewall dapat kita lalui dengan memilih menu IP > Firewall. Setelah muncul Interface baru lalu pilih tab NAT pada interface Firewall.
Lakukan hal yang sama seperti tadi, hapus settingan yang sudah ada sebelumnya baru kita buat settingan baru dengan memilih tombol ( + ). Nanti akan muncul tampilan New NAT rule. Dalam tampilan tersebut yang akan kita edit adalah pada tab General dan Action. Isikan saja seperti kedua gambar di bawah ini...
 Ubah pada kolom Out Interface dengan ether yang digunakan sebagai ISP. Dan action diganti menjadi masqurade.
Seperti biasa, bila sudah seperti kedua gambar tersebut dapat di pilih button apply lalu OK. Nah setelah konfigurasi IP, DNS dan Firewall langkah terahir yang kita lalukan yaitu menkonfigurasi Routesnya dengan memilih menu IP > Routes. Setelah dipilih akan muncul tampilan seperti ini...
 Sama seperti sebelumnya tambahkan settingan baru seperti tadi dan isikan seperti gambar berikut...

Pada gateway kita isikan IP yang akan kita gunakan sebagai jalan keluar routes ini. Jika sudah pilih Apply lalu OK. Sampai tahap ini settingan router mikrotik kita sudah selesai. Tinggal kita cek konek atau tidaknya router kita. Untuk mengecek apakah sudah konek atau belum bisa lewat New Terminal yang ada di interface mikrotik. Lalu coba kita ping saja ke url alamat tertentu. Jika belum konek mungkin ada kesalahan konfigurasi sebelumnya.
Setelah diindikasikan bahwa router kita sudah terhubung ke jaringan, tinggal kita tambahkan IP address lagi agar komputer kita juga dapat menikmati koneksi internetnya juga. Sama seperti cara yang pertama kita lakukan, yaitu pilih menu IP dilanjut dengan Address. Jika sudah tinggal kita tambahkan dengan memilih button ( + ). Kemudian isikan formnya seperti gambar dibawah...
Pada address yang kita masukkan adalah alamat IP mana saja yang dapat terhubung ke router kita, dan berapa jumlah komputer yang dapat terhubung ke router kita. Sama seperti settingan diatas, cara yang dilakukan dengan format CIRD. Pada interface isikan port atau ether berapa yang akan kita pakai sebagai jalur komputer kita (dalam kasus ini ether atau port 2 yang saya kasih koneksi kabel UTP ke komputer). Jika sudah maka tinggal di apply lalu OK.
Apabila langkah menambah client seperti diatas sudah kita jalani maka langkah terahir yaitu ganti saja IP address komputer kita sesuai dengan settingan IP Address yang sudah kita setting tadi yang terdapat dalam port 2 seperti gambar dibawah...
Dengan begitu maka komputer saudara sudah terhubung ke internet melalui router tersebut. Selamat sampai tahap ini berarti saudara sudah berhasil mengkonfigurasi router mikrotik dan saya ucapkan selamat mencoba....
